干式變壓器

[字號:大中小] 2015-06-08 閱讀次數：4571

一．產品介紹：

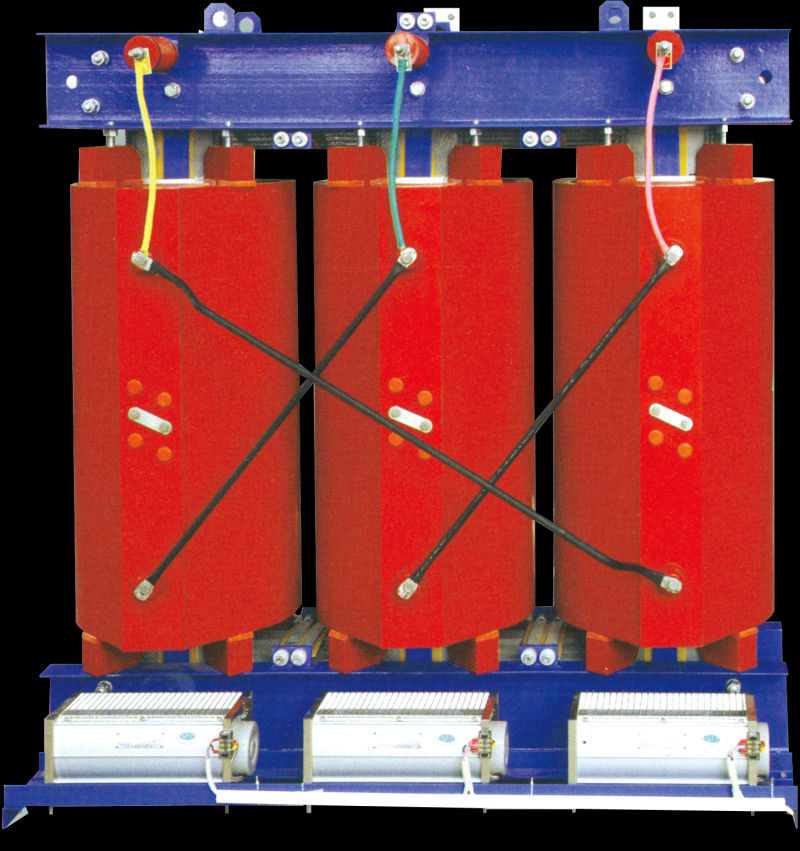

1. SC(B)11、13型環氧樹脂澆注干式電力變壓器是目前低噪聲低損耗型干式變壓器，可作為各種配電變壓器的更新換代產品之一。

2. 特別適用于城市電網、高層建筑、商務中心、劇院、醫院、賓館、隧道、地鐵、地下電站、試驗室、車站、碼頭、機場、組合變電站等重要場所推廣使用。

二．產品特點：

1、環氧樹脂澆注干式電力變壓器采用國際先進的設計、生產和檢測設備按嚴格的工藝制造，產品具有可靠性高，使用壽命長的特點。

2、根據不同的使用環境，可配置不同防護等級的外殼或不配置外殼。

3、本產品適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。

三．技術標準：

1、GB/T10228-2015《干式電力變壓器技術參數和要求》

2、 GB/T1094.11 -2007《干式變壓器》

3、 IEC726《干式電力變壓器》（國際電工委員會標準）

4、 GB/T1094.1-2013《電力變壓器》第一部分總則

5、 JB/T10088-2016《6-1000kV級電力變壓器聲級》

四．技術規范：

1、容量范圍：80-2500kVA

2、電壓等級：6kV、10kV、20kV、35kV

3、調壓方式：±2×2.5%或±5%

4、頻率：50Hz

5、相數：3相或單相

6、聯接組標號：Dyn11或Yyn0

7、阻抗電壓：標準阻抗電壓見技術參數表

8、使用條件：環境溫度不高于40℃，相對濕度可達100%，海拔不超過1000米，戶內，換氣量按變壓器總損耗計算，不小于4m3/KM.min

9、冷卻方式：AN或AF

10、防護告示：IP00或IP20（戶內）、IP23

11、絕緣耐熱等級：F級繞組允許平均溫升100K

12、溫度極限：155℃

13、絕緣水平：

14、溫度量及控制裝置：數顯三相低壓繞組內部的近似溫度，控制冷卻風機。

15、可根據用戶要求特殊設計和生產，如高原型產品、高阻抗產品，有載調壓產品等。

五．性能指標：

SC(B)13型樹脂澆注干式電力變壓器主要技術參數
